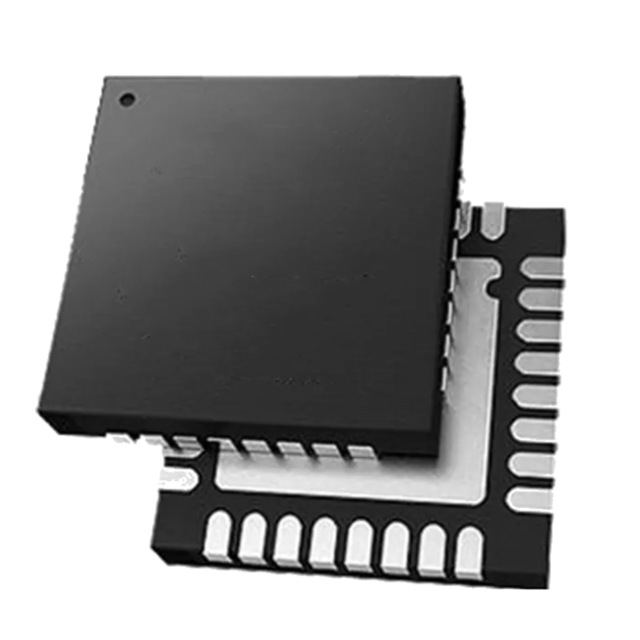

ADF5356BCPZ結合外部環路濾波器和外部基準頻率使用時，可實現小數 N 分頻或整數 N 分頻鎖相環 (PLL) 頻率合成器。該寬帶微波 VCO 設計允許在一個射頻 (RF) 輸出端在 6.8 GHz 至 13.6 GHz 的頻率范圍內工作。另一個頻率輸出端的一系列分頻器允許在 53.125 MHz 至 6800 MHz 的頻率范圍內工作。

ADF5356BCPZ具有一個集成 VCO，其基本輸出頻率范圍為 3400 MHz 至 6800 MHz。此外，VCO 頻率可通過與 1、2、4、8、16、32 或 64 個電路相連而進行分頻，因此用戶可以產生低至 53.125 MHz 的 RF 輸出頻率。對于需要隔離的應用，可以將 RF 輸出級靜音。靜音功能可通過引腳控制，也可通過軟件控制。

ADF5356BCPZ具有以下主要特點：

RF 輸出頻率范圍：53.125 MHz 至 13,600 MHz

本底噪聲整數通道：?227 dBc/Hz

本底噪聲小數通道：?225 dBc/Hz

集成 RMS 抖動（1 kHz 至 20 MHz）：6 GHz 輸出時為 97 fs

小數 N 分頻合成器和整數 N 分頻合成器

與 ADF5355 引腳兼容

高分辨率 52 位模數

相位頻率檢測器 (PFD) 工作頻率達 125 MHz

基準輸入頻率達 600 MHz

在 ?40°C 至 +85°C 范圍內維持鎖頻

低相位噪聲，壓控振蕩器 (VCO)

可編程的 1、2、4、8、16、32 或 64 分頻輸出

模擬和數字電源：3.3 V

電荷泵和 VCO 電源：5.0 V（典型值）

邏輯兼容性：1.8 V

可編程輸出功率水平

RF 輸出靜音功能

ADIsimPLL 設計工具支持
