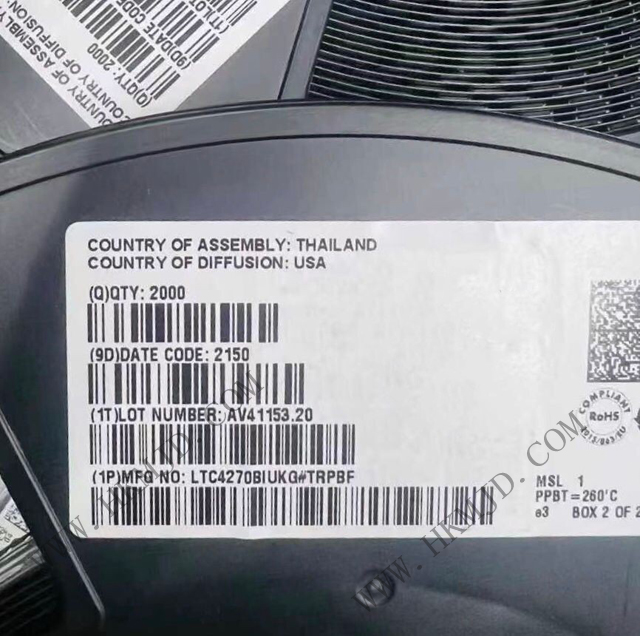

LTC4270BIUK是 12 端口供電設備 (PSE) 控制器，專為在符合 IEEE 802.3at Type 1 和 Type 2 規范 (高功率) 的以太網供電 (PoE) 系統中使用而設計。變壓器隔離型通信協議替代了昂貴的光耦合器和復雜的隔離式 3.3V 電源，從而顯著地節省了 BOM 成本。通過采用低 RDS(ON) 外部 MOSFET 和 0.25Ω 檢測電阻器，LTC4270BIUK芯片提供了業界較低的熱耗散。

高級電源管理功能包括每端口 12 位電流監視 ADC、DAC 可編程電流限值、以及預選端口的通用快速停機。只需申請一個免費許可證就能獲得高級電源管理主機軟件。PD 發現采用了一種專有的雙模式 4 點檢測機制，從而可確保防止 PD 誤檢測的超卓能力。利用兩事件分級能力和一個 2s 延時定時器對中跨 PSE 提供了支持。

LTC4270BIUK包括一個可在高達 1MHz 頻率下運作的 I2C 串行接口。 LTC4270BIUK具備多種功率級，可提供高達 90W 的 PD 功率。

LTC4270BIUK 特性

12 個獨立的 PSE 通道

符合 IEEE 802.3at Type 1 和 Type 2 標準

芯片組可提供電隔離

降低材料清單 (BOM) 成本

免除多達 6 個高速光耦合器

免除隔離型 3.3V 電源

低功耗

每個通道具有 0.25Ω 的檢測電阻

非常高可靠性的 4 點 PD 檢測

兩點施加電壓

兩點施加電流

VEE 和 VPORT 監視

1s 滾動 IPORT 求平均

支持兩對和四對輸出功率

1MHz I2C 兼容型串行控制接口

可提供三種功率級

A 級 — LTPoE++?：38.7W 至 90W

B 級 — PoE+：25.5W

C 級 — PoE：13W

采用 52 引腳 7mm x 8mm (LTC4270) 封裝

LTC4270BIUK 應用

PoE PSE 開關 / 路由器

PoE PSE 中跨
